復(fù)合肥料在干燥過(guò)程中，溫度控制是確保產(chǎn)品質(zhì)量、避免養(yǎng)分損失和保證生產(chǎn)安全的關(guān)鍵環(huán)節(jié)。其核心原則是根據(jù)肥料成分、含水率、干燥工藝及設(shè)備特性，精準(zhǔn)調(diào)控溫度范圍，并配合通風(fēng)、停留時(shí)間等參數(shù)優(yōu)化干燥效果。以下是具體控制要點(diǎn)及方法：

一、溫度控制的核心原則

避免養(yǎng)分分解

氮素?fù)p失：高溫(>80℃)易導(dǎo)致銨態(tài)氮(如硫酸銨、氯化銨)轉(zhuǎn)化為氨氣揮發(fā)，或使尿素分解為縮二脲(影響作物吸收)。

磷素鈍化：過(guò)磷酸鈣等磷肥在高溫下可能發(fā)生不可逆的化學(xué)變化，降低有效性。

鉀素穩(wěn)定：氯化鉀、硫酸鉀等鉀肥對(duì)溫度耐受性較強(qiáng)，但需防止結(jié)塊。

微量元素?fù)p失：硼、鋅等微量元素在高溫下易揮發(fā)或氧化失效。

防止物料變質(zhì)

高溫可能導(dǎo)致有機(jī)質(zhì)碳化、黏結(jié)劑失效或顆粒變形，影響肥料物理性狀(如硬度、崩解度)。

平衡干燥效率與能耗

溫度過(guò)低會(huì)延長(zhǎng)干燥時(shí)間，增加能耗;溫度過(guò)高則可能引發(fā)局部過(guò)熱，造成養(yǎng)分損失或設(shè)備損壞。

二、不同干燥工藝的溫度控制范圍

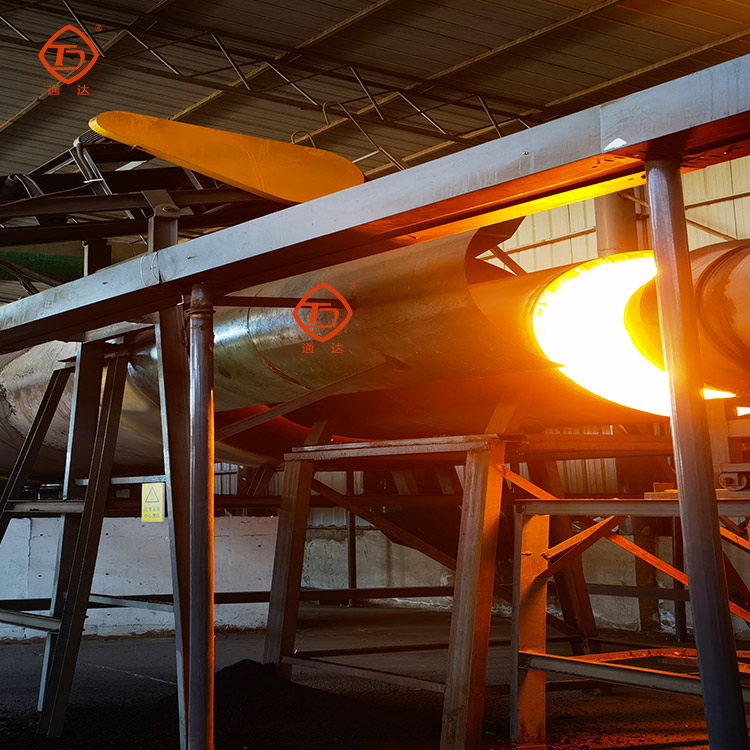

1. 滾筒干燥(回轉(zhuǎn)圓筒干燥機(jī))

適用場(chǎng)景：大規(guī)模連續(xù)生產(chǎn)，處理高濕物料(如含水率20%-30%的造粒前物料)。

溫度控制：

進(jìn)氣溫度：120-180℃(根據(jù)肥料類型調(diào)整，含有機(jī)質(zhì)或易分解成分時(shí)取下限)。

出料溫度：60-80℃(確保物料水分降至目標(biāo)值，通常≤2%)。

關(guān)鍵點(diǎn)：通過(guò)調(diào)節(jié)熱風(fēng)流量、滾筒轉(zhuǎn)速和物料停留時(shí)間，避免局部過(guò)熱。

2. 噴霧干燥(用于生產(chǎn)高濃度水溶肥)

適用場(chǎng)景：將液態(tài)肥料直接干燥為粉狀或顆粒狀產(chǎn)品。

溫度控制：

進(jìn)口溫度：150-250℃(根據(jù)溶液濃度和熱敏性成分調(diào)整)。

出口溫度：70-100℃(防止顆粒吸濕結(jié)塊)。

關(guān)鍵點(diǎn)：需精確控制霧化效果和熱風(fēng)分布，避免顆粒表面硬化或內(nèi)部未干透。

3. 流化床干燥(適用于顆粒狀復(fù)合肥)

適用場(chǎng)景：顆粒均勻、流動(dòng)性好的肥料干燥。

溫度控制：

床層溫度：60-90℃(通過(guò)熱風(fēng)循環(huán)系統(tǒng)維持穩(wěn)定)。

關(guān)鍵點(diǎn)：需控制流化速度，防止顆粒碰撞破碎或黏連。

4. 盤式連續(xù)干燥(節(jié)能型工藝)

適用場(chǎng)景：對(duì)溫度敏感的有機(jī)-無(wú)機(jī)復(fù)合肥。

溫度控制：

分層控溫：上層80-100℃，中層60-80℃，下層40-60℃(逐級(jí)降溫，避免熱沖擊)。

關(guān)鍵點(diǎn)：通過(guò)調(diào)整盤片轉(zhuǎn)速和熱風(fēng)方向，實(shí)現(xiàn)均勻干燥。

三、溫度控制的實(shí)用技巧

分段控溫

預(yù)熱階段：低溫(40-60℃)緩慢升溫，避免物料表面快速硬化阻礙內(nèi)部水分蒸發(fā)。

恒速干燥階段：提高溫度至工藝要求范圍，加速水分蒸發(fā)。

降速干燥階段：降低溫度(10-20℃)，防止物料過(guò)熱變質(zhì)。

實(shí)時(shí)監(jiān)測(cè)與調(diào)整

在干燥機(jī)進(jìn)出口安裝溫度傳感器，結(jié)合在線水分檢測(cè)儀，動(dòng)態(tài)調(diào)整熱風(fēng)溫度或物料流量。

示例：若出料水分偏高，可適當(dāng)提高進(jìn)氣溫度或延長(zhǎng)停留時(shí)間;若出料溫度過(guò)高，需降低熱風(fēng)流量或增加冷卻裝置。

設(shè)備維護(hù)與優(yōu)化

定期清理干燥機(jī)內(nèi)部積料，防止局部過(guò)熱引發(fā)火災(zāi)。

檢查熱風(fēng)管道密封性，避免熱量損失導(dǎo)致溫度波動(dòng)。

對(duì)易結(jié)塊物料，可添加防結(jié)塊劑或優(yōu)化顆粒配方(如調(diào)整黏結(jié)劑比例)。

四、特殊情況處理

含有機(jī)質(zhì)復(fù)合肥

溫度需嚴(yán)格控制在60-80℃，避免有機(jī)質(zhì)碳化或產(chǎn)生異味。

可采用低溫慢干工藝，延長(zhǎng)干燥時(shí)間但降低溫度。

高氮復(fù)合肥

優(yōu)先選擇流化床或盤式干燥，減少高溫接觸時(shí)間。

在干燥后段增加冷卻裝置，快速降溫至40℃以下。

水溶肥生產(chǎn)

噴霧干燥時(shí)需控制進(jìn)口溫度≤200℃，防止微量元素?fù)]發(fā)。

出料后立即打包或添加防潮劑，避免吸濕結(jié)塊。

五、安全與環(huán)保注意事項(xiàng)

防爆措施：干燥過(guò)程中可能產(chǎn)生粉塵，需安裝防爆電機(jī)、泄爆口，并控制氧含量。

尾氣處理：高溫干燥產(chǎn)生的廢氣需經(jīng)除塵(如旋風(fēng)分離器+布袋除塵器)和脫臭處理后排放。

操作培訓(xùn)：定期對(duì)操作人員進(jìn)行溫度控制培訓(xùn)，避免誤操作導(dǎo)致質(zhì)量事故。

總結(jié)：復(fù)合肥料干燥溫度需根據(jù)工藝類型、物料特性和產(chǎn)品要求綜合確定，核心是平衡干燥效率與養(yǎng)分保護(hù)。通過(guò)分段控溫、實(shí)時(shí)監(jiān)測(cè)和設(shè)備優(yōu)化，可實(shí)現(xiàn)高效、安全、低損耗的干燥過(guò)程。建議結(jié)合小試試驗(yàn)確定最佳溫度參數(shù)，并在生產(chǎn)中持續(xù)優(yōu)化
